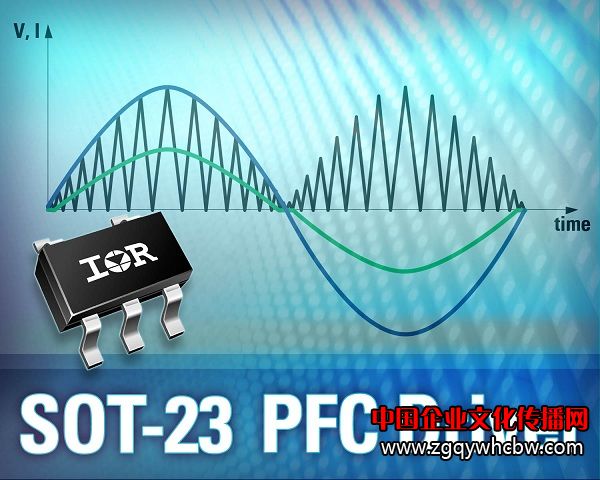

本網訊 全球功率半導體和管理方案領導廠商 – 國際整流器公司 (International Rectifier，簡稱IR) 推出采用5引腳SOT-23封裝的業內最小功率因數校正 (PFC) 升壓IC——IRS2505LTRPBF，適用于開關模式電源 (SMPS)、LED驅動器、熒光燈及HID電子鎮流器等應用。
IRS2505L擴充了IR的µPFCTM PFC控制IC系列，并配備嶄新的控制系統，只需5個引腳就可部署PFC控制器，從而大幅減少整體系統尺寸、器件數量及系統成本。IRS2505L還可以在臨界導通升壓PFC、降壓或反激配置下操作。
該IC包含自然頻率震蕩器，并具有升壓功率MOSFET的開關時間控制功能。開啟時間功能用來維持準確及恒定的直流總線輸出電壓，以及為高功率因數和超低總諧波失真 (THD) 提供正弦曲線狀的交流輸入電流。關閉時間功能則取決于無需次級線圈的電感電流過零檢測電路，能夠進一步減少器件數量。
IR亞太區銷售副總裁潘大偉表示：“隨著市場對電子產品的需求與日俱增，PFC仍然是全球電網必不可少的要素。IRS2505LIC采用了簡單且多功能的設計，包含多種新特性和功能。相關解決方案可大幅減少電路器件數量，并且提供卓越的PFC性能及輸出穩壓能力。”
IRS2505L提供寬泛的輸入電壓和負載范圍、經穩壓的直流總線輸出電壓，以及可編程直流總線電壓等級。該器件還為所有引腳帶來直流總線過壓保護、可編程MOSFET過流保護和集成式靜電放電保護。其它功能還包括微功率啟動電流、在VCC上的20.8V內部Zener箝位，以及針對所有輸入與輸出的鎖存免疫力。 |
